Comment mesurer votre essieu
Une seule mesure sert à commander : A, la largeur en face des moyeux. Trois gestes pour la prendre juste et la vérifier.

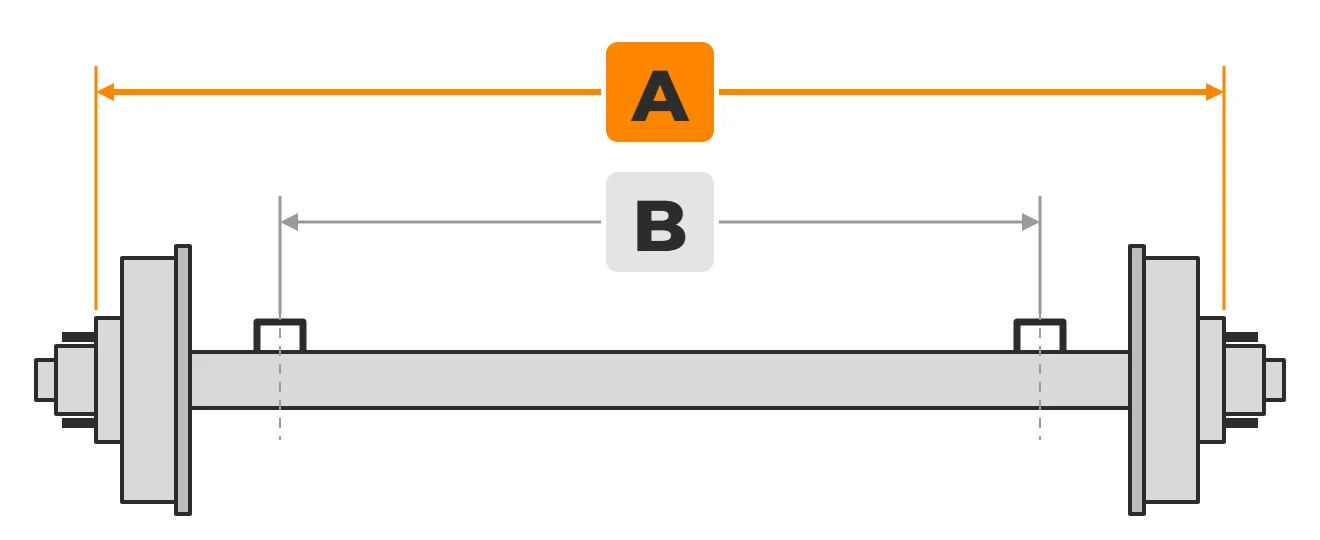

Mesurez A
Enlevez les roues pour bien voir les moyeux. Mesurez d'une face de moyeu à l'autre. La face du moyeu, c'est la surface plate où la roue s'appuie, autour des goujons. C'est la largeur que vous choisissez à la commande.
Mesurez deux fois. Nos essieux sur mesure sont fabriqués à votre largeur, de 40 à 96 po selon le modèle. Ils ne sont ni échangeables ni remboursables.

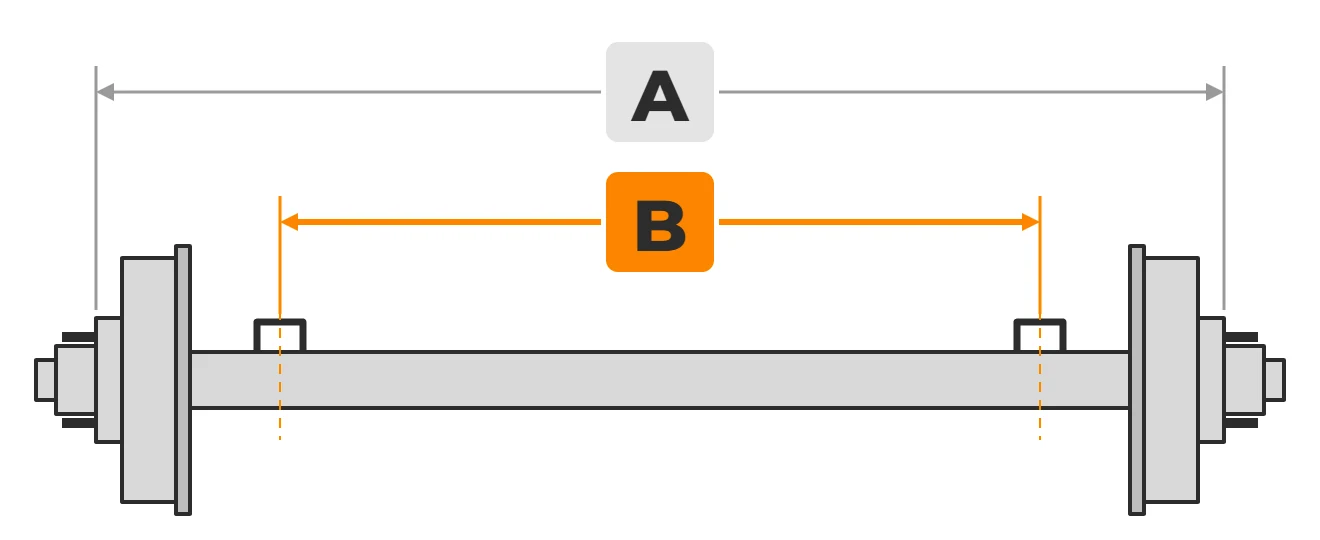

Mesurez B
Mesurez du centre d'un ressort au centre de l'autre. Sur l'essieu, ce sont les centres des deux sièges de ressort.
Gardez A et B : le geste 3 les compare.
Vérifiez A moins B
Soustrayez B de A. L'écart doit se trouver entre le minimum et le maximum permis pour votre type d'essieu.
Calculez l'écart
Entrez A et B en pouces, puis votre type d'essieu.
Écarts permis, A moins B
2000 à 2500 lb
- Essieu droit avec moyeux
- 9-1/2 à 13 po
- Essieu droit avec freins
- 11-1/2 à 15 po
3500 lb
- Essieu droit, moyeux ou freins
- 11-1/2 à 18 po
- Essieu surbaissé de 4 po, moyeux ou freins
- 14 à 19 po
5200 à 7000 lb
- Essieu droit, moyeux ou freins
- 14 à 19-1/2 po
- Essieu surbaissé de 4 po, moyeux ou freins
- 16 à 18 po

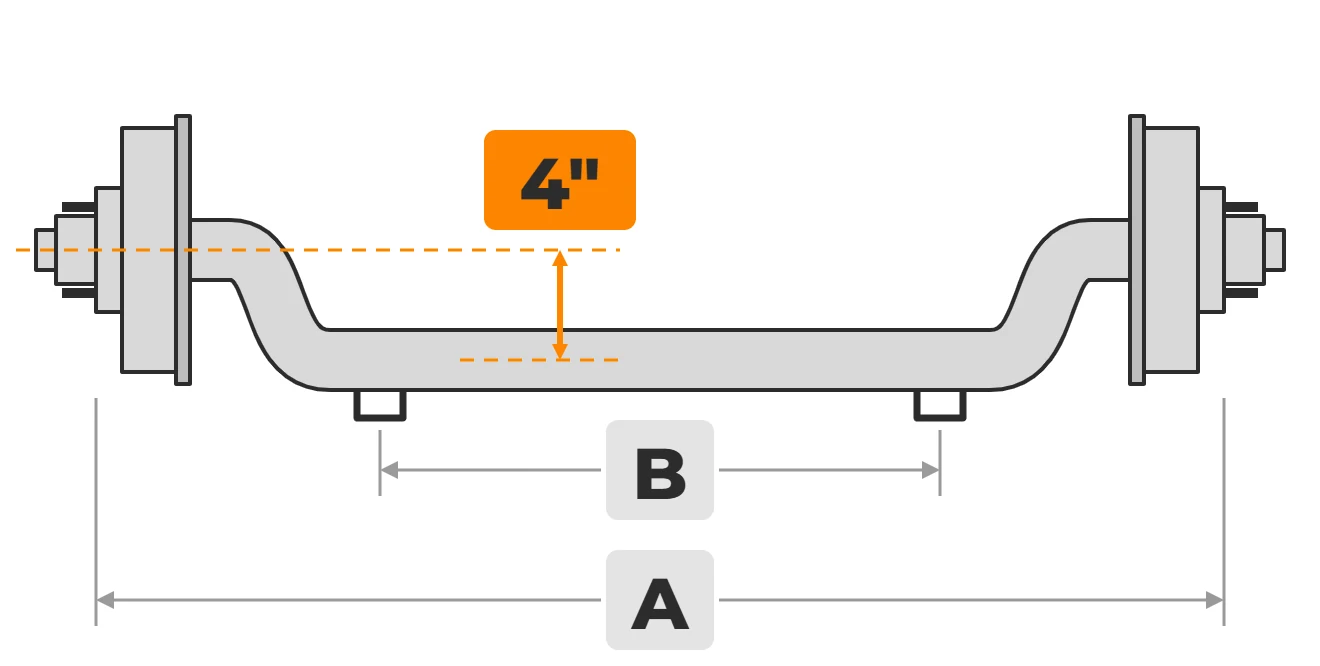

Essieu surbaissé de 4 po
Sur un essieu surbaissé, les mandrins sont 4 po plus hauts que le tube. Le plancher de la remorque descend d'autant. A et B se mesurent de la même façon.

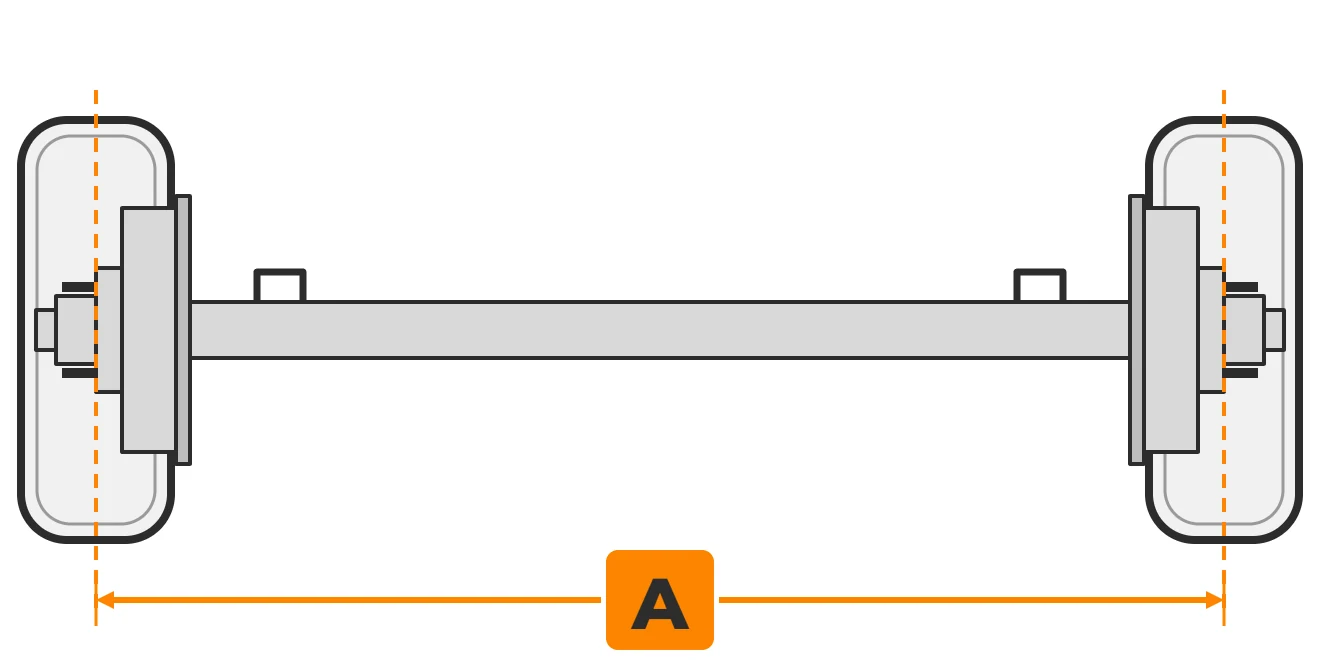

Vous avez des jantes de remorque ?
Avec des jantes de remorque, la distance de centre de pneu à centre de pneu égale A. Vous pouvez donc mesurer roues en place.
Ce raccourci vaut seulement avec des jantes de remorque.
Vous avez votre mesure A ?
Choisissez votre essieu, puis sa largeur à la commande.
- Sièges de ressort compris, non soudés : vous ou votre soudeur les placez selon votre remorque.
- Ramassage possible à l'entrepôt de Québec.
